压延机胶片厚度测量及控制系统

针对S型压延机生产线的特点和压延辊筒的排列方式,厚度测量系统采用电涡流传感器对上、下胶片和挂胶帘布总厚度进行在线检测,为生产、技术、质检提供产品厚度测量条件,为操作人员控制产品厚度提供依据,保证了生产胶片的质量水平。

1、系统简述:
针对S型压延机生产线的特点和压延辊筒的排列方式,厚度测量系统采用电涡流传感器对上、下胶片和挂胶帘布总厚度进行在线检测,为生产、技术、质检提供产品厚度测量条件,为操作人员控制产品厚度提供依据,保证了生产胶片的质量水平。

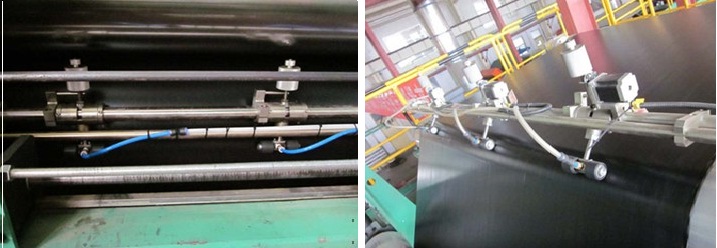

其中上、下胶片测量各安装左、右2点,胶片总厚度测量安装左、中、右3点。为了保证测量精度,胶片总厚测量处需要增加高精度基准辊。



2、硬件选型、结构要求:
该测量系统采用进口高精度电涡流传感器,利用支架上的可调节配重使滚轮始终与压延辊筒表面上的胶片接触,调节配重可实现滚轮与被测紧密接触,同时保证被测物不产生形变。在生产过程中辊距调节引起辊筒位置变化时,传感器总成自动调节保证滚轮始终与被测物紧密接触,传感器输出随被测物厚度的变化成线性输出。厚度信号经计算机处理显示实时测量值和趋势图等画面。

为保证测量的精度和稳定性,对安装支架和结构作如下具体要求:

  • 滚轮的材质采用3Cr13材料,保证材料磨损及受粘胶影响,传感器总体宽度为120mm,间距为80mm;

  • 安装支架的横梁强度,确保安装精度、强度要求;

  • 配重轮的轴长设计,要充分考虑上、下胶片安装位置偏小的因素,确保安装尺寸;

  • 所有机械结构上,螺钉要做到防松动丢落,以免造成压延主机的损坏;

  • 传感器数据线的加粗和防护,确保现场的长期使用;

  • 总厚基准辊直径应大于300mm,确保测量的稳定性。

 该系统主要配置由以下几部分组成:

  • 上、下胶片与挂胶帘布厚度采集系统;

  • 工业专用控制计算机;

  • PLC控制系统;

  • 可视化上位检测系统软件;

  • 其它附属设备。

3、系统软件功能:

  • 采集传感器数据(被测物体厚度信号采集);

  • 生产品种工艺参数设定;

  • 被测物体厚度实时显示;

  • 生产数据存储功能;

  • 历史数据查询功能。

4、系统测量范围、精度要求:

  • 上胶片厚度范围:0-2mm,测量精度:≤±0.025mm;

  • 总厚胶片厚度范围:0-3mm,测量精度:≤±0.025mm;

  • 适应生产线速度:50m/min;

  • 分辨率:0.005% FSO;

  • 频率响应:25Khz;

  • 适应温度范围:-50ºC-150 ºC。
